產品概況
該款純電動灑水車是我公司開發的新一代環衛產品,采用東風汽車公司EQ1121KACEV1型二類載貨汽車純電動底盤改裝,零排放。用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業的專用車輛,也可用于綠化帶澆花澆樹;還可以作為緊急消防水車使用。
主要技術參數
公告型號 | CL5120GSSBEV型純電動灑水車 | 外形尺寸 | 7030 x2455x2470 |
底盤型號 | EQ1121KACEV1 | 上裝容積 | 6.7方 |
總質量 | 12495 | 上裝電動機額定功率 | 20KW |
整備質量 | 6810 | 上裝每小時消耗電量 | 15KWH |
軸距 | 3800 | 建議充電樁功率 | 120KW |
輪胎 | 255/70R22.5 16PR | 充電時間(建議功率下) | 約1.5小時 |
軸數 | 2 | 底盤滿載續航里程 | 300KM |
底盤電機**功率 | 220kW | 電池類別 | 磷酸鐵鋰 |
電池組額定電壓 | 521 v | 電池品牌 | 億緯動力 |
電池電量 | 180KWH | 燃料種類 | 純電動 |
主要技術參數
項目 | 參數 | 備注 | |
公告參數 | 整車公告 | CL5120GSSBEV | |
底盤公告 | EQ1121KACEV1 | ||
質量參數 | **總質量(kg) | 12495 | |
整備質量(kg) | 6810 | ||
載質量(kg) | 5490 | ||
尺寸參數 | 長×寬×高(mm) | 7030×2455×2470 | |
軸距(mm) | 3800 | ||
前懸/后懸(mm) | 1180/2050 | ||
前/后輪距(mm) | 1930/1805 | ||
其他 | **車速(km/h) | 90 | / |
續駛里程(km) | 340 | 等速法 | |
充電時間(h) | 1.5 | 20%-90%soc | |
動力電池 | 電池類型 | 磷酸鐵鋰 | |
電池廠家 | 湖北億緯動力有限公司 | ||
成箱型號 | G173L-1P54SHW | ||
電池電量(kWh) | 180.48 | ||
標稱電壓(V) | 521.64 | ||
標稱容量(Ah) | 346 | ||
電池能量密度(w.h/kg) | 156.1 | ||
底盤電機 | 生產企業/型號 | 成都中車電機有限公司/TZ400XSD16 | |
類型 | 永磁同步電機 | ||
額定/峰值功率(kW) | 150/220 | ||
額定/峰值扭矩(Nm) | 1250/2500 | ||
額定/峰值轉速(rpm) | 1146/3300 | ||
底盤電機**器 | 型號 | KTZ60X53SP7S | |
生產企業 | 中車時代電動汽車股份有限公司 | ||
容積 | 水罐公告有效容積(m3) | 5.49 | |
低壓水路 | 揚程(m) | 50 | |
流量m3/h | 40 | ||
沖洗寬度(m) | ≥16 | ||
灑水速度(km/h) | 7~20 | ||
水炮射程(m) | ≥28 | ||
主要結構及性能特點
水箱
整車外型采用整體式大箱,折筋結構,有效減輕自重,增強垃圾箱的強度和剛度;
箱體內部采用環氧防腐處理,可以防止生銹、腐蝕,延長使用壽命。箱體上部設有一個人孔,方便進入清理、清潔水箱,也可以從人孔處加水;
箱體內部設有防浪板,防止車輛在行駛、加速、制動過程中,箱體內部的水的劇烈晃動,對車輛造成沖擊;
體底部裝有防旋渦裝置,在車輛進行作業時,罐體內水位會不斷降低在出水口形成一個較深的漩渦,這時,部分空氣開始吸入水泵導致水泵流量不穩定作業效果變差,噪音增大嚴重時還會發生氣蝕影響水泵壽命。加入該裝置,可以防止旋渦形成,提供清水的利用率,延長水泵的使用壽命。

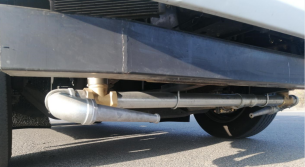

前沖后灑噴嘴
前沖圓錐噴嘴沖洗路面寬度可覆蓋6條車道;后灑圓柱噴嘴,噴出均勻的扇形水霧,寬度可到14m,能有效抑制路面灰塵;

前沖

后灑噴頭
后置水炮
360°旋轉的后置水炮,可設置成柱狀或霧狀出水,**遠射程超過35米;

后置水炮
選裝配置

電控系統

**系統拓撲圖
采用“顯示屏+**器+CAN總線操作面板”的**模式。
動力單元:采用電機與低壓水泵直驅,水泵取消減速箱、聯軸器,傳動效率更高。

動力單元
中控屏
采用7.0寸的中控屏**,防護等級IP65,分辨率800*480TFT。監控傳感器信號狀態;上裝故障代碼顯示;上裝電機、電控電參數監控和顯示等功能;

中控屏
語音播報器
可以用于播放音樂,具備多種的語音提示和音樂報**,準確播報各種安全提示和故障點。
二類底盤
采用東風EQ1121KACEV1型二類載貨汽車底盤,該底盤專門為壓縮式垃圾車輛定制開發,底盤布置緊湊。
動力電池
該車型動力電池為湖北億緯動力有限公司所生產的G173L-1P54SHW型磷酸鐵鋰動力電池箱。電池系統通過2并3串的連接方式,將6組電池箱組成動力電池總成。
G173L-1P54SHW型動力電池箱由54個G173L方形鋁殼單體電芯串聯后PACK成箱,工作溫度范圍達-30℃~60℃,防護等級達IP68。
電池系統配置加熱膜,可滿足北方寒冷區域使用需求。
具有過溫、過充、過放、短路等多重防護,性能穩定、安全可靠。






電池強檢試驗
驅動電機
底盤配置中車電機的220kW大扭矩高效永磁同步型電機,產品可靠、高鐵品質,搭配中車時代電機**器,在滿足了電動車駕駛的舒適性和經濟性的同時,還可實現25%以上的爬坡度。

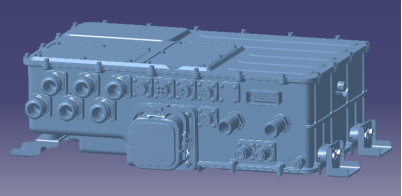

五合一**器
底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研制的五合一**器,集成了助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能,其中上裝配電預留20+60+120kW三個大功率取電接口,方便各類型上裝電動化功率取電需求。

該五合一采用集成化設計,大幅提升功率密度的同時,具有高智能、高穩定、高安全的特點。
安全防護:
l 漏電檢測:車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電;
l 多層保護:車輛在正常充放電過程中,整車**器、主控、輔控、電池管理系統多層監控保護電流情況,保證高壓安全;
l 主動放電功能:整車下電后,高壓電器零部件電壓迅速降低到36V以下的安全電壓,保證安全。
