產品簡述
我公司抑塵車標配:前置電動水炮（可 360°旋轉，可調成柱狀**射程 35 米，也可調成霧狀**射程 15 米，(可調成： 直沖狀、大雨、中雨、小雨、毛毛雨）、對沖、后灑、側噴、后置式工作平臺、，配備優質大功率專用灑水泵，雜物過濾網，國標通用 65 型消防接口（可通過消防栓加水），2 根引水膠管。水泵、取力器、球閥、濾網均為**標準產品，主管道加粗，法蘭墊、法蘭盤加厚，前鴨嘴，大通徑球閥，具有性能優良，工作可靠、效率高、流量大。尾部加裝霧炮能有效的對霧霾、灰塵進行有效的抑制效果。
我公司生產的多功能抑塵車，利用水霧吸附空氣中的粉塵，淡化空氣中的污染顆粒物濃度，達到（固塵、降塵、清潔凈化空氣）的效果，有效緩解城市塵粒空氣污染現象并可用于公共場所（增濕、降溫、消毒、除臭）。可以改善空氣質量，用于降低PM10、PM2.5，被譽為PM2.5治理神器。同時也可以改善工礦作業物料堆放、建筑施工和爆破拆除引起的灰塵污染，亦可用于城市大氣治理、農藥噴灑、消毒等。
車型基本參數表
公告型號 | CL5183TDYBEV型純電動抑塵車 | 外形尺寸 | 11350,11200,11070,10800,10650,10520,10350,9800×2530×3750(mm) | |||
底盤型號 | CA1180P62L3BEV | 上裝容積 | 10方 | |||
總質量 | 18000KG | 上裝電動機額定功率 | 50-80KW | |||
整備質量 | 11950,11500(Kg) | 上裝每小時消耗電量 | 40-65KWH | |||
軸距 | 5300MM | 建議充電樁功率 | 120KW | |||
輪胎 | 295/80R22.5,10.00R20 | 充電時間（建議功率下） | 約2小時 | |||
軸數 | 2 | 底盤滿載續航里程 | 300KM | |||
底盤電機**功率 | 180 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |||
電池組額定電壓 | 618 V | 電池品牌 | 寧德時代 | |||
電池電量 | 282KWH | 燃料種類 | 純電動 | |||
產品簡述
純電動抑塵車車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統、霧炮機組，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由上裝永磁同步電機直接傳動。霧炮機組由底盤電池帶動霧炮風扇電機、不銹鋼多級離心泵，進行噴霧降塵工作。
使用場景
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
產品性能特點
底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載282kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
性能特點
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；
(3) 360°旋轉的前置電動水炮，可設置成柱狀或霧狀出水，射程超過40米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
(5) 霧炮機組直接由底盤電池提供動力，沒有副發電機組，比傳統柴油車更節能，大大降低噪音污染。
(6) 霧炮水泵為不銹鋼多級離心泵，免維護，流量大。
(7) 霧炮風扇電機由知名品牌大功率電機，風力更大，射程更遠。
我公司抑塵車優勢
1、罐體耐用：罐體采用有限元分析方法優化設計，充分利用車載空間，水罐容積大，并通過了嚴格的可靠性試驗，罐體內部做防腐防銹處理，更加經久耐用，延長使用壽命3-5年；罐體與大梁焊接牢固，更穩定。
2、電路安全：霧炮電控箱線路，專業電工組裝，更安全，安全系數比較高，不易漏電、短路，不比小廠，噴霧機設有緊急停止按鈕，操作安全可靠。
3、自主**:霧炮具有自主**,結構緊湊,射程遠,霧粒細小,覆蓋面積大,可手動或遙控操縱。
車輛特點及性能
1、功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。
2、二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分
3、遙控/手動兼容，啟動快捷，使用安全，靈活方便，性價比高。
4、工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
5、當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套發電機組供電。
6、耗水量相比其它抑塵噴灑設備可節約70%～80%(噴**、灑水車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
7、整車靚麗，結構緊湊，布局合理，部件做工精細，產品配置完善，操作性能好。
8、射程遠，覆蓋面積大，霧粒細小，與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉。
9、適用范圍廣，工作效率高，可邊行駛邊噴霧，噴霧速度快，對塵埃有較強的穿透力和霧珠附著力，能有效地節約用水量和減少環境污染。
10、微電機**水平旋轉，液壓馬達**俯仰角度，變換角度速度快。
11、車輛配置全新升級，主管道加粗、萬向前沖、50的大通徑球閥。
產品主要技術參數
底盤基本參數表
二類底盤參數表
整車 參數 | 底盤型號 | CA1180P62L3BEV |
底盤尺寸（mm） | 8720×2495×2950 | |
軸距（mm） | 5300 | |
底盤整備質量（kg） | 8460 | |
整車滿載質量（kg） | 18000 | |
動力 系統 參數 | 電機 | 中車/永磁同步 |
額定/峰值功率（kW） | 90/180 | |
額定/峰值扭矩（Nm） | 500/1000 | |
電池 | CATL/磷酸鐵鋰/水冷 | |
額定電壓（V） | 618 | |
電量（kWh） | 282（后背） | |
性能 參數 | **車速（km/h） | 90 |
**爬坡度（%） | 25 | |
0～70km/h加速時間（s） | 30 | |
續駛里程（km） | 300 |
專用參數表
罐體參數 | 罐體厚度 /涂層 | 4.5mm/（罐體內部做防腐防銹涂層） | ||
水罐公告有效容積/**容積（m3） | 7.31/10 | |||
罐體材質 | Q235碳鋼 | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 管路直徑（mm） | 主管路65#，副管路50# | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||
品牌 | 龍晟 | |||
型號 | 50/110 | |||
揚程 | 110m | |||
水閥 | 氣控球閥 | |||
灑水寬度（m) | ≥16 | |||
沖洗寬度（m) | ≥24 | |||
灑水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥40 | |||
作業時間（h） | 1-2 | |||
罐體右側花灑 | 選裝 | |||
上下噴霧 | 選裝 | |||
卷盤 | 選裝 | |||
整車公告參數：
整車技術參數 | |||
產品** | 程力牌 | 公告批次 | 368 |
產品名稱 | 純電動多功能抑塵車 | 產品型號 | CL5183TDYBEV |
總質量(Kg) | 18000 | 罐體容積(m3) | 7.31 |
額定載質量(Kg) | 5855,5920,6305,6370 | 外形尺寸(mm) | 11350,11200,11070,10800,10650,10520,10350,9800x2530x3750 |
整備質量(Kg) | 11950,11500 | 貨廂尺寸(mm) | xx |
接近角/離去角(°) | 20/8 | 前懸/后懸(mm) | 1400/3100 |
軸荷(Kg) | 6500/11500 | **車速(Km/h) | 90 |
備注 | 1. 介質:抑塵劑,有效容積7.31立方米,總容量7.67立方米,罐體總長2700mm,截面(寬*高mm)2450*1300; 整車長/前伸/后伸對應關系(mm):11350/550/1000,11200/550/850,11070/550/720,10800/0/1000,10650/0/850,10520/0/720,10350/550/0,9800/0/0;2.側防護防護裝置采用鋁合金材質,后下部防護裝置采用Q235材質;側,后下部防護均采用螺栓連接,后防護尺寸(高×寬):120×60(mm),離地面高度440mm; 3.儲能裝置單體種類/生產企業: 磷酸鐵鋰電池/寧德時代新能源科技股份有限公司;儲能裝置總成的生產企業:寧德時代新能源科技股份有限公司;驅動電機型號TZ370XS-LKM1101對應電機**器型號KTZ54X45S-LKC1101,功率:160(KW);驅動電機型號TZ366XS50EA對應電機**器型號KTZ54X40SP5S;功率:180(KW); 4.ABS系統生產廠家/型號 :1.長春科密汽車制動有限公司/CM4XL.2.WABCO/44600XXXX0;5.專用功能及裝置描述:噴霧系統裝置,儲液罐,氣控系統,主要用于道路,廣場或固定場所降塵等作業功能;選用5300mm軸距,選裝不帶前置高炮,選裝后部噴灑裝置 | ||
底盤技術參數 | |||
底盤型號 | CA1180P62L3BEV | 底盤品牌 | 解放牌 |
生產企業 | **汽車集團有限公司 | 生產地址 | |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 5600,5300 | ||
輪胎規格 | 295/80R22.5,10.00R20 | ||
鋼板彈簧片數 | 12/12+8,10/9+7 | ||
前輪距(mm) | 1946 | 后輪距(mm) | 1878 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
TZ370XS-LKM1101 TZ366XS50EA | 蘇州綠控傳動科技有限公司 中車時代電動汽車股份有限公司 | - - | 160 180 |
產品主要結構

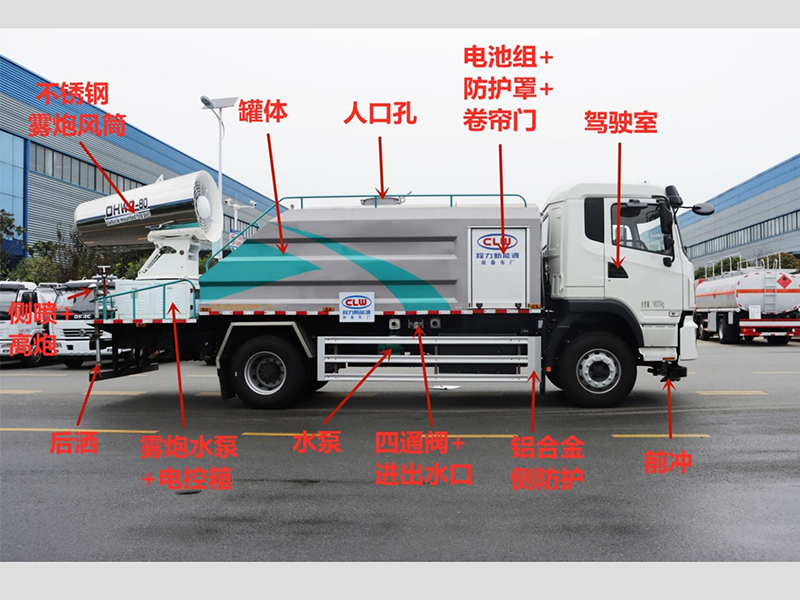

整車基本結構分解

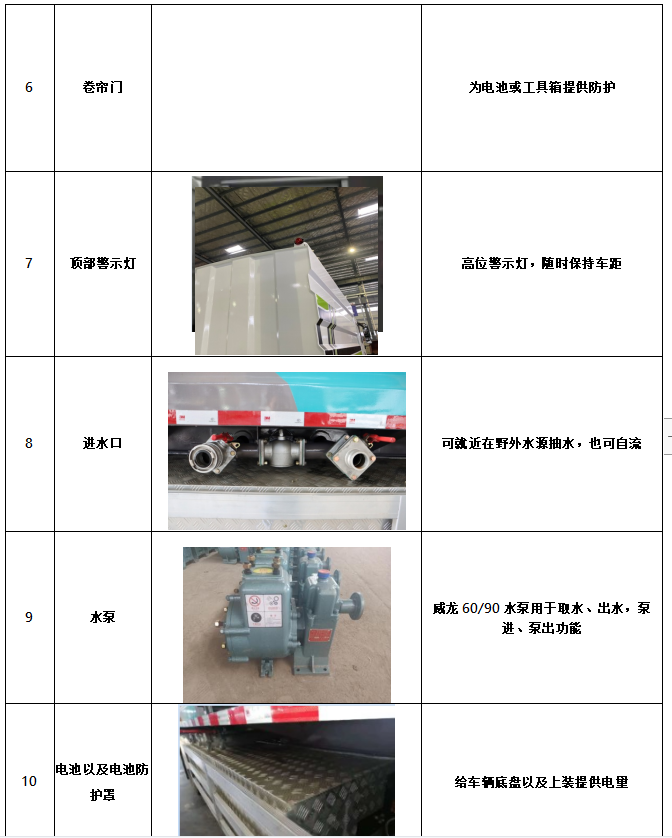

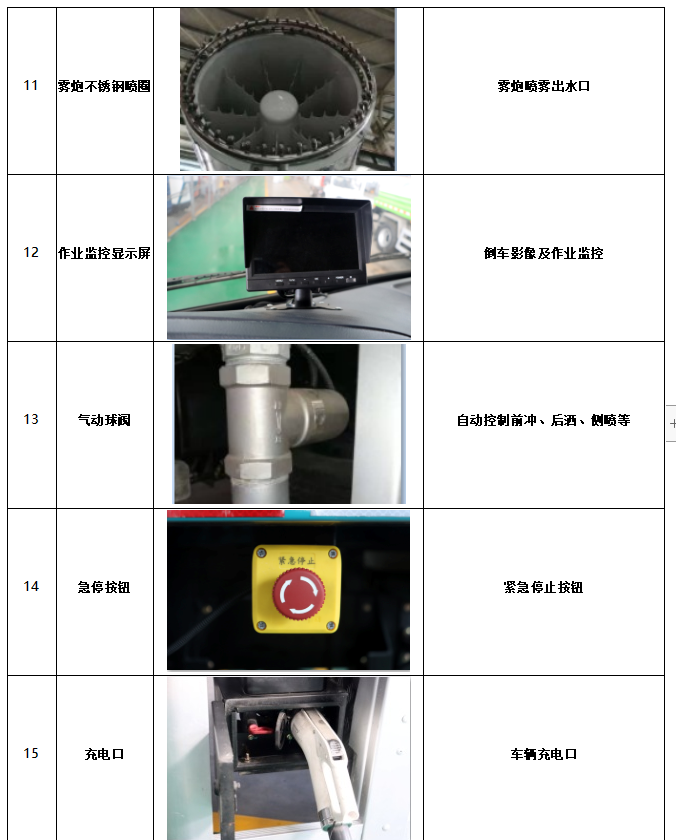

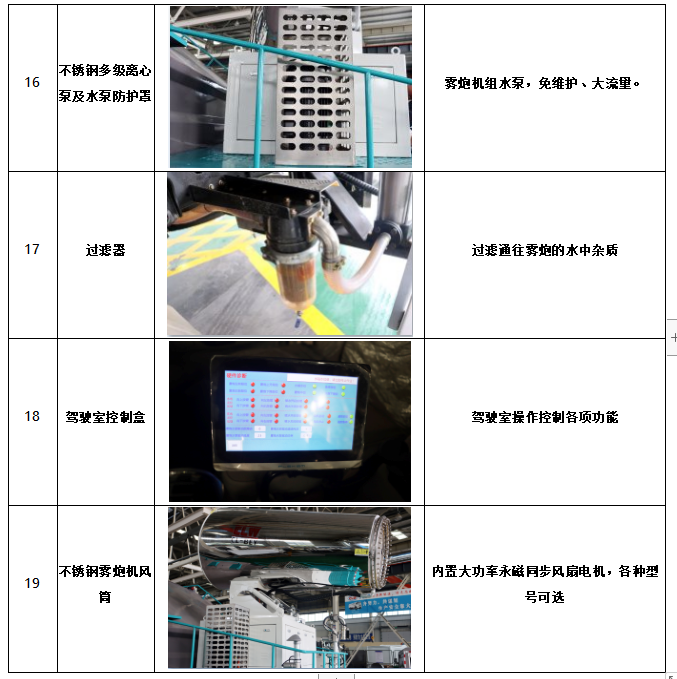

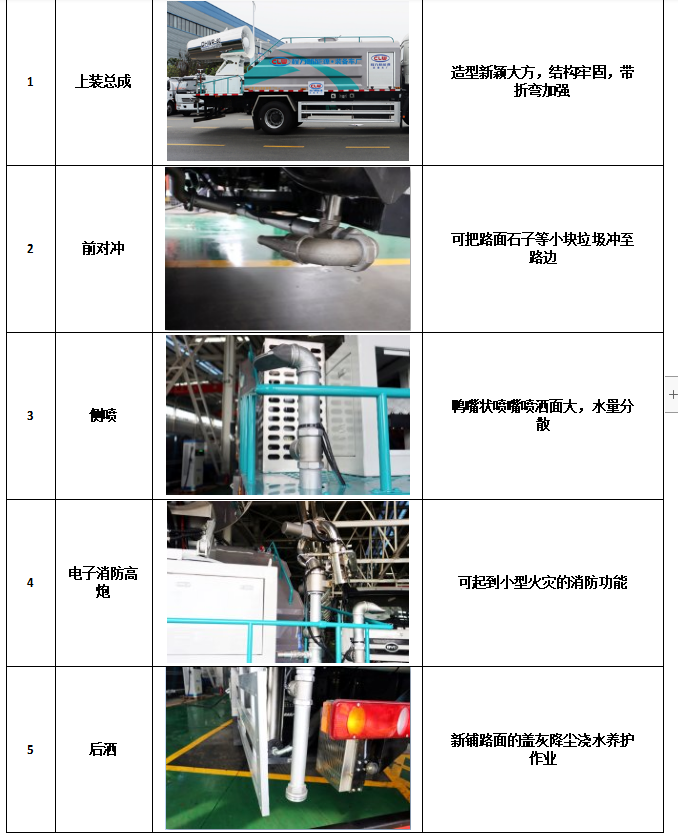

整車配件圖解
