壓縮垃圾車介紹及性能特點：
**技術：采用國內**技術高強度的U形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。?
污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。??
容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。?
高強度鋼板：垃圾箱等主要部件采用上海寶鋼產B480GNQR高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。?
液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。?
二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。?
緊急制動：具有全車緊急制動按鈕。?
多重操作：可選裝240L（單桶、雙桶）或360L、660L標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。?
車型基本參數表
公告型號 | CL5120ZYSBEV型純電動壓縮式垃圾車 | 外形尺寸 | 8280 8780x2400x2520 | |
底盤型號 | EQ1121KACEV | 上裝容積 | 8方 | |
總質量 | 12495 | 上裝電動機額定功率 | 50KW | |
整備質量 | 8790 | 上裝每小時消耗電量 | 40KWH | |
軸距 | 4200/4700 | 建議充電樁功率 | 120KW | |
輪胎 | 255/70R22.5 16PR | 充電時間（建議功率下） | 約2小時 | |
軸數 | 2 | 底盤滿載續航里程 | 430KM | |
底盤電機**功率 | 150kW/220kW | 電池類別 | 磷酸鐵鋰 | |
電池組額定電壓 | 499.2 v | 電池品牌 | 億緯動力 | |
電池電量 | 229 KWH | 燃料種類 | 純電動 | |
產品簡述

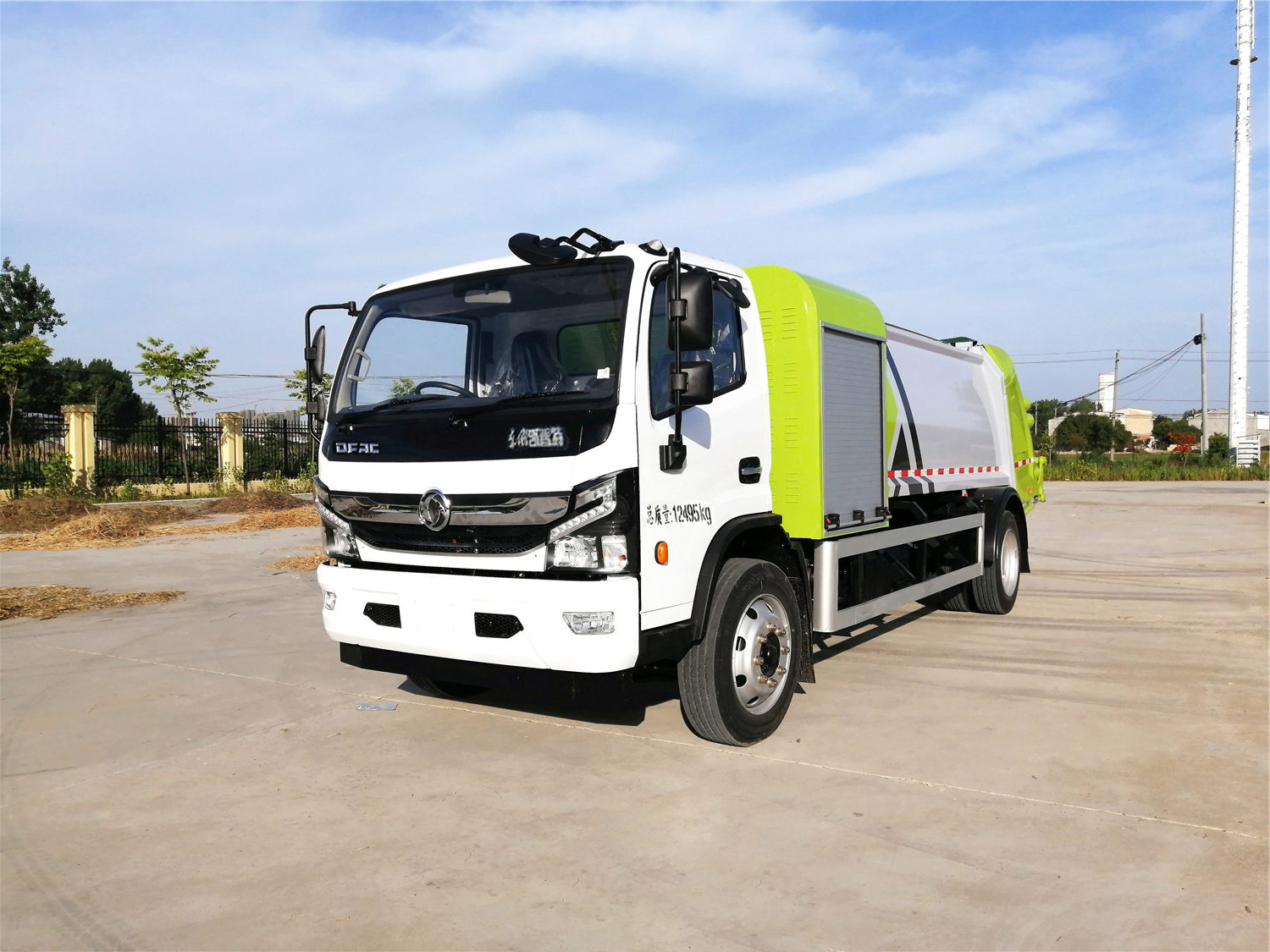

東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。
工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
使用場景
該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。
產品性能特點
（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。
（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

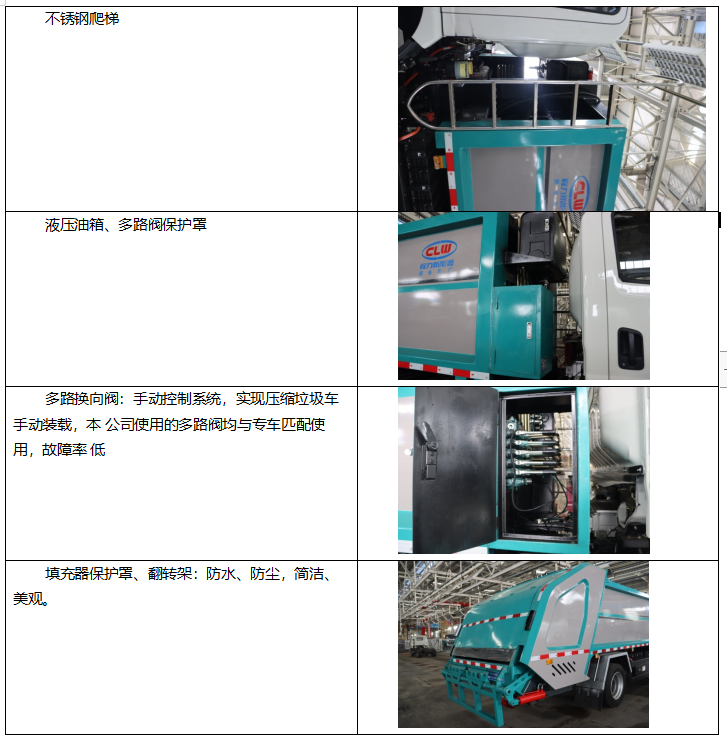

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌，海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。

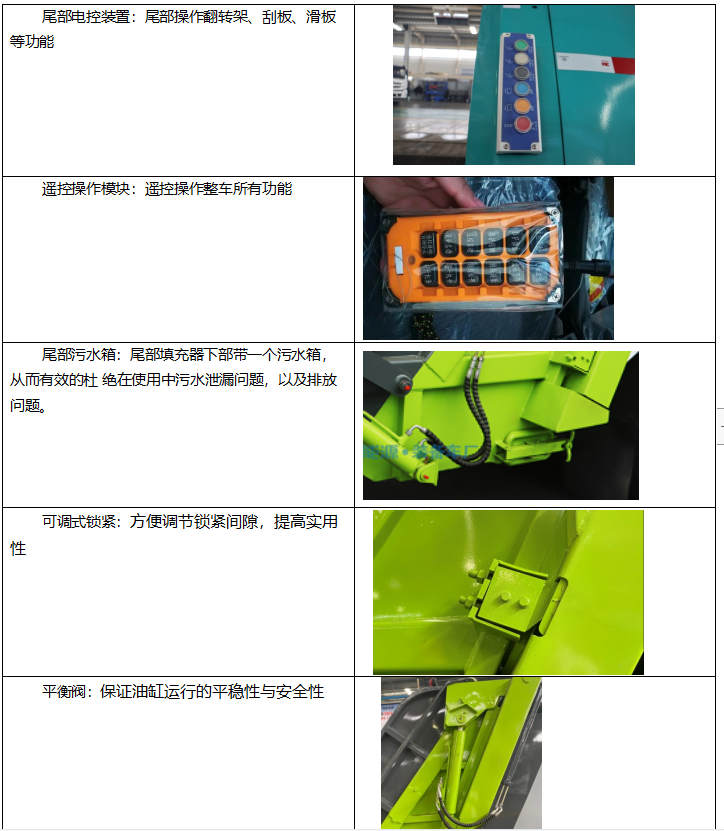

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。
（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

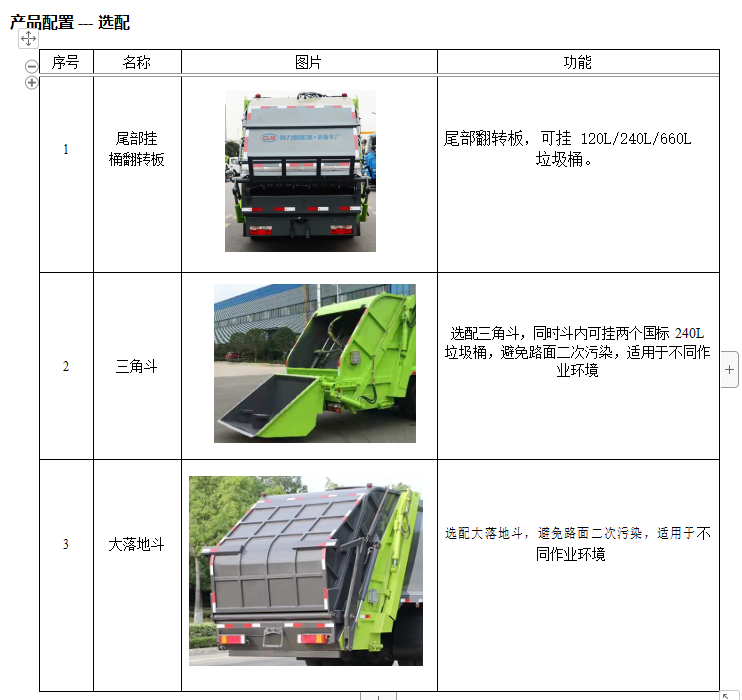

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。
產品優勢
（1） 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，
4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。
5、 填充器在沒有落下且鎖止前，不得進入正常行駛。
底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為12495kg；
(4) 搭載229kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（7） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（8）底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（9）上裝取電范圍廣，適合各類環衛車改裝
（10） 轎車化內飾及舒適性設置，電子化操控
（11） 安全可靠：配置億緯動力國內高端電池品牌
（12）增配置：電源總開關，電池加熱系統
（13） 整車配置電量大，長時間作業無憂慮
產品主要技術參數
底盤基本參數表
項目 | 參數 | 備注 | |
整車公告 | CL5120ZYSBEV | ||
底盤公告 | EQ1121KACEV | / | |
整車尺寸 | 8780*2400*2520 | / | |
軸距 | 4700 | / | |
前/后懸 | 1180/2390 | / | |
前/后輪距 | 1930/1805 | / | |
二類底盤整備質量 | 5600 | / | |
**總質量 | 12495 | ||
整車整備質量 | 8790 | / | |
**車速（km/h） | 90 | / | |
續駛里程 | 430 | 滿載40km/h等速 | |
充電時間 | 60 | 20%-90%soc（雙**） | |
0-50km加速性能 | ≤12 | 滿載 | |
制動性能 | 制動距離 | ≤8.5 | 滿載30km/h初速度 |
平均減速度（m/s2） | ≥6 | ||
制動穩定性 | 不超過3m試驗通道 | ||
駐車制動坡度（%） | ≥18 | 滿載 | |
車型底盤配置表：
系統 | 項目 | 配置情況 |
車身 | 駕駛室 | 東風凱普特K系列2020款單排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步 |
額定/峰值功率（kW） | 150/220 | |
額定/峰值扭矩（Nm） | 1250/2500 | |
額定/峰值轉速 | 1146/3300 | |
冷卻方式 | 水冷 | |
電控 | 電機**器 | 單體版MCU |
集成**器 | 油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 | |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 229.63 |
電芯類型 | 磷酸鐵鋰 | |
溫控系統 | 水循環熱管理系統 | |
底盤系統 | 車架幅面尺寸 | 232*65 |
后橋 | 9t沖壓焊接整體式后橋 | |
輪胎規格 | 255/70R22.5-16PR | |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS | |
其他功能 | 數據采集終端（T-box）；液晶CAN儀表；倒車雷達；定速巡航 |
整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | ||
箱體容積 | 9m3 | |||
罐體材質 | Q235碳鋼 | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 操作方式 | 遙控、手動、電動 | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
液壓油缸 | 型式 | 焊接式液壓油缸 | ||
品牌 | 海普瑞斯 | |||
氣控閥 | 漢晟 | |||
液壓閥組 | 中梅/海普瑞斯 | |||
上裝**器 | 漢晟 | |||
填充器 | CL-XLY | |||
整車技術參數 | |||
產品** | 程力牌 | 公告批次 | 334 |
產品名稱 | 純電動壓縮式垃圾車 | 產品型號 | CL5120ZYSBEV |
總質量(Kg) | 12495 | 整備質量(Kg) | 8790 |
額定載質量(Kg) | 3510 | 外形尺寸 | 8280,8780x2400x2520 |
接近角/離去角(°) | 21/13 | 前懸/后懸 | 1180/2390 |
軸荷(Kg) | 4000/8495 | **車速(Km/h) | 90 |
備注 | 1、該車技術階段為\"發展期\",可在全國銷售;2、專用裝置為垃圾箱體、卸料機構,主要用于收集、轉運垃圾作業功能;3、整車長度/前懸/軸距/后懸/后伸(單位:mm):8780/1180/4700/2390/510;8280/1180/4200/2390/510;4、側防護裝置的材質為鋁合金,連接方式為螺栓連接;后防由專用裝置代替后防護,離地高度495mm ;5、.裝備具有衛星定位功能的行駛記錄儀;6、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/湖北億緯動力有限公司;7、電機的額定/峰值功率分別為:150kW/220kW;8、ABS型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司. | ||
底盤技術參數 | |||
底盤型號 | EQ1121KACEV | 底盤品牌 | 東風牌 |
生產企業 | 東風汽車股份有限公司 | 生產地址 | 湖北省襄陽市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 4200,4700 | ||
輪胎規格 | 255/70R22.5 16PR | ||
鋼板彈簧片數 | 8/10+7 | ||
前輪距 | 1930 | 后輪距 | 1805 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
TZ400XSD16 | 成都中車電機有限公司 | 0 | 220 |

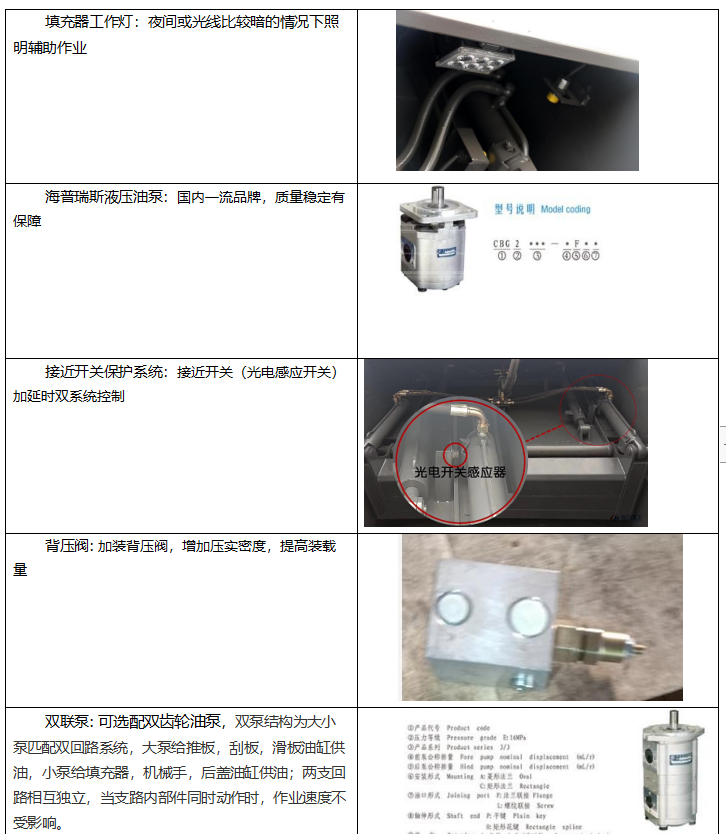

產品主要結構

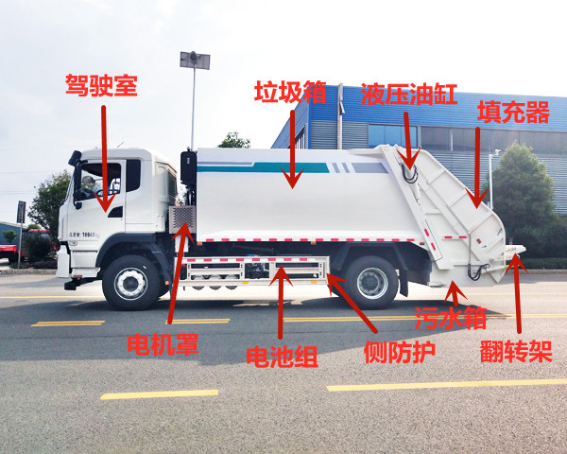

整車基本結構分解
