產品簡介：
1.餐廚垃圾車也叫泔水車，主要用于廚余垃圾的收集和運轉，具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉，無污水泄露和異味的散發，環保性好等特點?？膳溲b載不同規格的標準垃圾桶，具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車
2. 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
3.低噪聲，傳統餐廚垃圾車發動機噪聲大，本車是電機傳動，大大降低噪聲污染。
車型基本參數表
公告型號 | CL5080TCABEV型純電動餐廚垃圾車 | 外形尺寸 | 6650/6100*2310*2730 | |
底盤型號 | EQ1080TTZEVJ1 | 上裝容積 | 8方 | |
總質量 | 8200KG | 上裝電動機額定功率 | 30KW | |
整備質量 | 5500,5850,6000KG | 上裝每小時消耗電量 | 20KWH | |
軸距 | 38500MM | 建議充電樁功率 | 120KW | |
輪胎 | 7.50R16LT 14PR,215/75R17.5 16PR | 充電時間（建議功率下） | 約1小時 | |
軸數 | 2 | 底盤滿載續航里程 | 280 KM | |
底盤電機**功率 | 135 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 521 V | 電池品牌 | 寧德時代 | |
電池電量 | 106 KWH | 燃料種類 | 純電動 | |
產品簡述
東風純電動餐廚垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。
工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。垃圾箱可實現箱內餐廚垃圾固液的初步分離，并采用大容積污水箱，提高產品裝載量； 電控系統采用無線遙控，并通過作業動作邏輯互鎖，保證操作的精準性，杜絕誤操作。
使用場景
該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。
產品注意事項
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 裝填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁裝載建筑垃圾，
3、 卸料作業舉升、提升機作業時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升提升機， 否則易**偏移造成事故。
4、 提升機在沒有落下且鎖止前，不得進入正常行駛。
產品主要技術參數
底盤基本參數表
底盤參數表
底盤型號 | EQ1080TTZEVJ1 |
駕駛室寬度（mm） | 1835/1995 |
總質量（kg） | 8270 |
軸距（mm） | 3850 |
續航里程（km） | 300 |
充電時間（h） | 快充1-3 |
**車速（km/h） | 85 |
**爬坡度（%） | 25 |
電池類型 | 磷酸鐵鋰 |
電池廠家 | CATL側掛 |
總電量（kwh） | 106 |
電機功率（kw） | 75/135 |
電機扭矩（nm） | 650/1600 |
整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | |
箱體容積 | 8m3 | ||
罐體材質 | Q235碳鋼 | ||
清水箱容積 | 300L | ||
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
上裝參數 | 操作方式 | 遙控、手動、電動 | |
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||
液壓油缸 | 型式 | 焊接式液壓油缸 | |
品牌 | 海普瑞斯 | ||
液壓馬達 | 力沃 | ||
液壓閥組 | 中梅/海普瑞斯 | ||
上裝**器 | 百兆富 | ||
多路閥 | 中梅/海普瑞斯 | ||
工作參數 | 液壓系統**壓力（Mpa） | 16 | |
卸料時間(s) | ≤45 | ||
掛桶循環時間(s) | ≤20 | ||
放桶時間(s) | ≤10 | ||
后門打開角度(°) | 70° | ||
后門打開時間(s) | ≤20 | ||
后門關閉時間(s) | ≤15 | ||
后蓋鎖緊方式 | 液壓鎖緊 | ||
產品主要結構

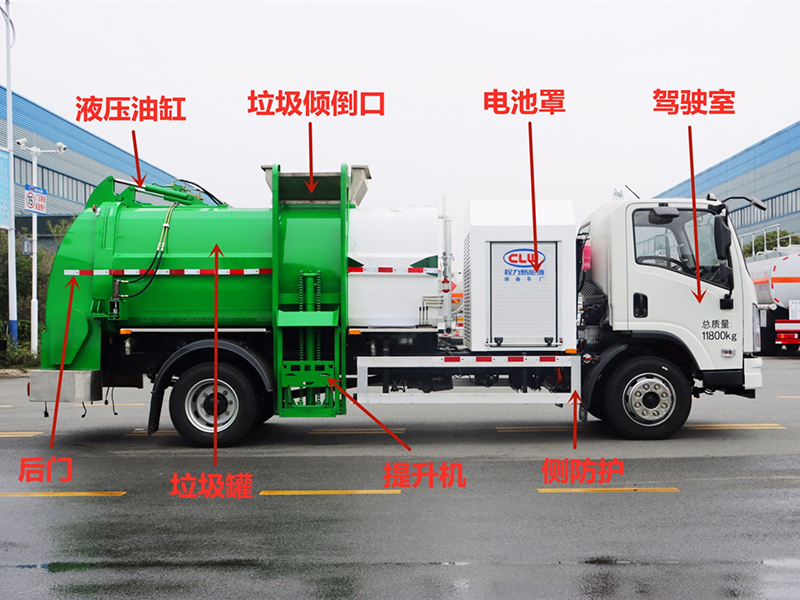

整車基本結構分解
整車主要結構及性能特點
垃圾箱及后門
垃圾箱是對餐廚垃圾進行收集和儲存的部件，同時也是后門、推鏟、底盤、掛桶機構等的重要部件的 連接基體。 垃圾箱、后門及清水箱等結構采用 Q235碳鋼或304 不銹鋼材料，耐腐蝕、不生銹。 垃圾箱前端設計有清水箱；底部設計有污水箱，可對餐廚垃圾進行固液初步分離。 上裝總成整體電泳或不銹鋼，防止生銹、腐蝕，延長使用壽命。

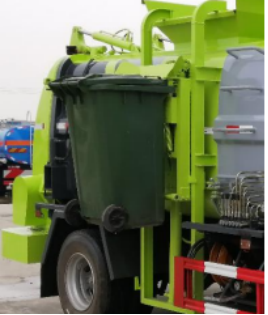

掛桶機構
掛桶機構是將垃圾桶中餐廚垃圾倒入垃圾箱中的部件，由油缸驅動。掛桶機構可根據用戶需求選配稱 重系統以實現垃圾重量計量。頂蓋通過液壓開啟，通過軟件邏輯關系與掛桶機構實現邏輯上的先后動作。
卸料機構
采用推鏟卸料，通過油缸驅動推鏟，并借助耐磨尼龍滑塊沿垃圾箱軌道滑動，通過推鏟面板上的圓孔 可初步實現固液分離。
安全裝置
配置急停開關，遇到緊急情況按下急停開關可快速停止上裝的所有動作。駕駛室內中控屏與尾部作業 面板相互軟件邏輯互鎖，防止兩處人員操作干擾發生安全事故。 語音報**提示音，車輛在做后門開啟、關閉時通過語音播報器發出安全提示音，**示旁邊人員注意安全。
密封性
垃圾箱和后門采用特制加強型硅膠條密封，通過液壓鎖緊機構實現垃圾箱與后門之間的壓緊，密封性 好，杜絕二次污染。液壓鎖緊機構與后門通過軟件邏輯關系實現邏輯上的先后動作。
電控系統
采用“顯示屏+**器+無線遙控器”的**模式。

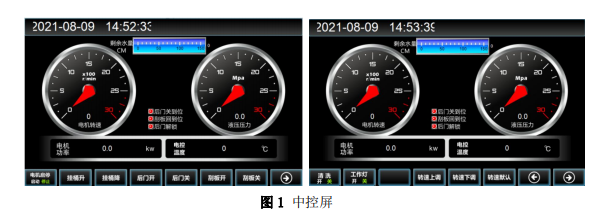

中控屏
采用 7.0 寸采用帶觸摸功能的中控屏**，防護等級 IP65，分辨率 800*480TFT。監控接近開關、傳感 器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；
無線遙控器
采用無線遙控器操作作業，方便攜帶，方便操作。
二類底盤
電池的綜合性能。底盤采用中航鋰電的磷酸鐵鋰類型、144kWh 大容量動力電池，能量密度為155.63Wh/kg，行業**。動力電池標配液冷熱管理系統及電池加熱功能，滿足車輛在各種環境條件下使用需求。
動力電池箱由 72 和 60 個 L173LF163 方形鋁殼單體電芯串并聯成兩種 PACK 箱，，工作溫度范圍達 -30℃～60℃，具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。
驅動系統。底盤配置中車電機的 145kW 大扭矩高效永磁同步型電機，產品可靠、高鐵品質，在滿足 了電動車駕駛的舒適性和經濟性的同時，還可實現 25%以上的爬坡度。
**一**器。底盤采用成都中車電機有限公司為東風汽車所研制的**一**器，集成了電機控 制器、助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共六項功能， 其中上裝配電 30kW 大功率取電接口，方便各類型上裝電動化功率取電需求。
該**一采用集成化設計，大幅提升功率密度的同時，具有高智能、高穩定、高安全的特點。
安全防護：
l 漏電檢測：車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電；
l 多層保護：車輛在正常充放電過程中，整車**器、主控、輔控、電池管理系統多層監控保 護電流情況，保證高壓安全；
l 主動放電功能：整車下電后，高壓電器零部件電壓迅速降低到 36V 以下的安全電壓，保證安 全。
產品優勢
（1） 由于餐廚垃圾車上裝結構復雜，自質量較大，降低餐廚垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
（4） 人性化的操作**；作業操控分別配置中控屏和無線遙控器，駕駛室內的中控屏可**所有作業操作，并且監控接近開關、 傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；
（5） **的**技術；根據餐廚垃圾車的具體作業工況，精準配置電機性能參數，不同動作根據作業需要設置相適應的電機 轉速，取消節流閥，避免了功率損耗和系統發熱，能耗低，噪音小，經濟性好。
（6） 信息化技術；配置豐富的傳感器，根據傳感器采集各種信息，建立大數據庫。能夠預判故障點、故障產生后能夠利用監控平臺快速的判斷和快速的處理故障。根據大數據信息能夠精準分析車輛的運營狀況。

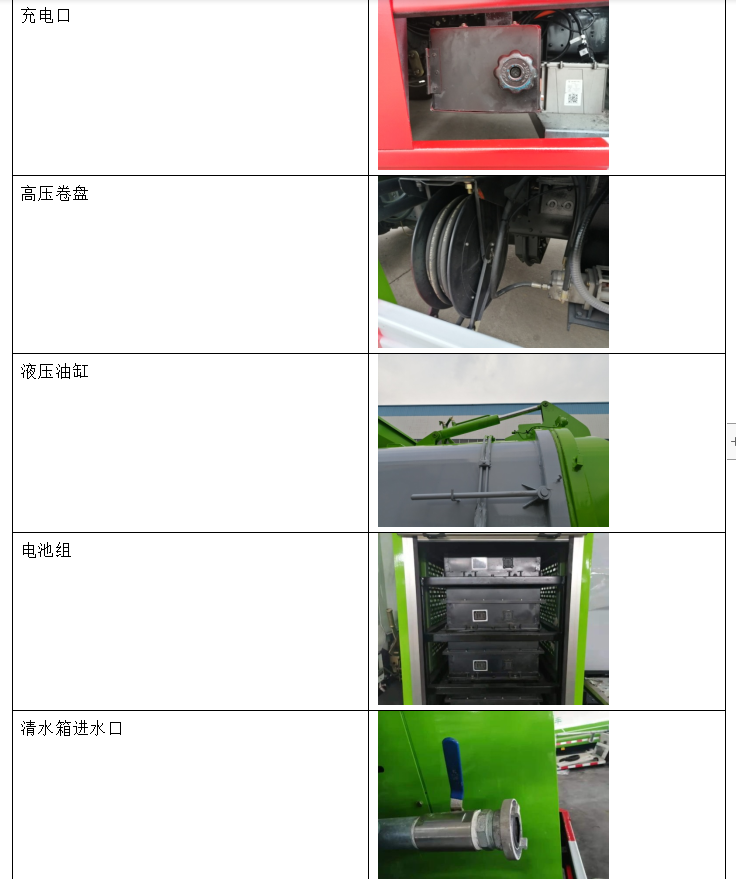

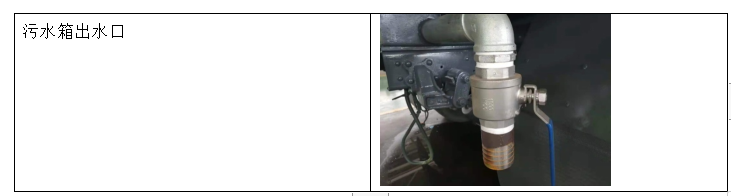

整車基本配件圖解
隨車工具/備品備件

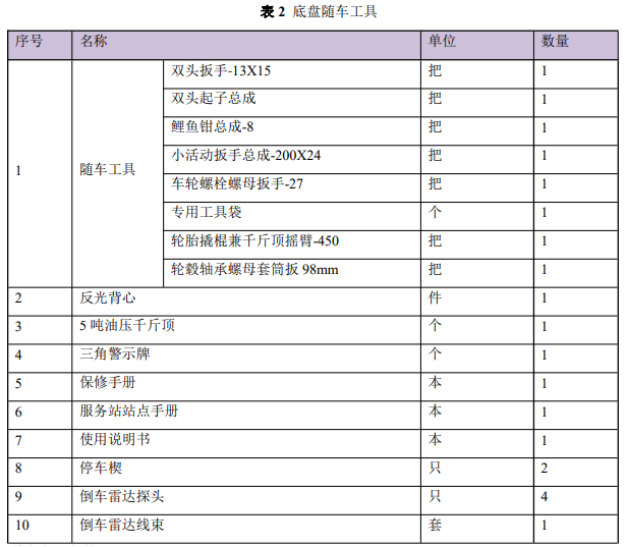

底盤隨車工具
整車備品備件
