新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變為汽油，再經汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

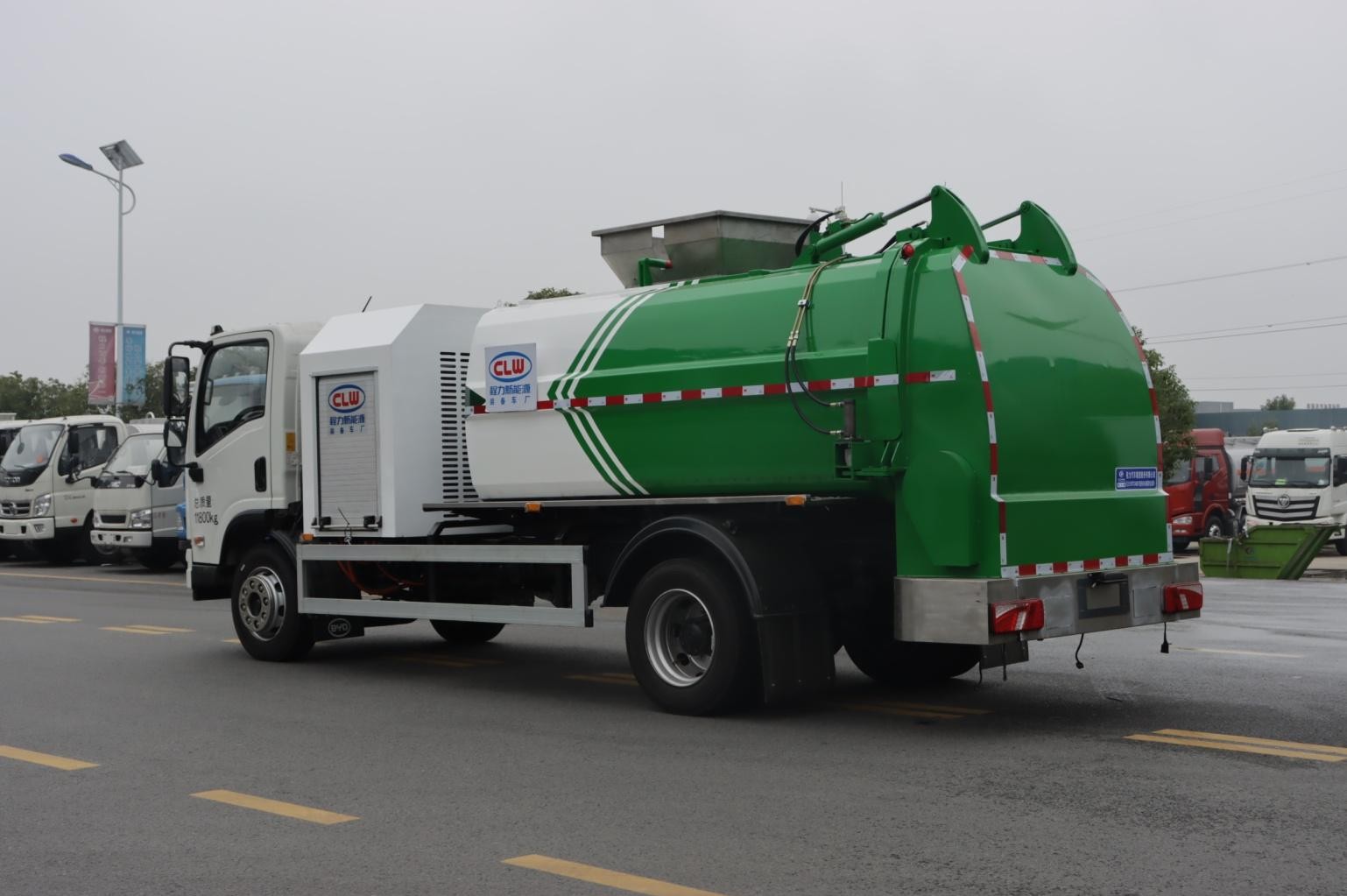

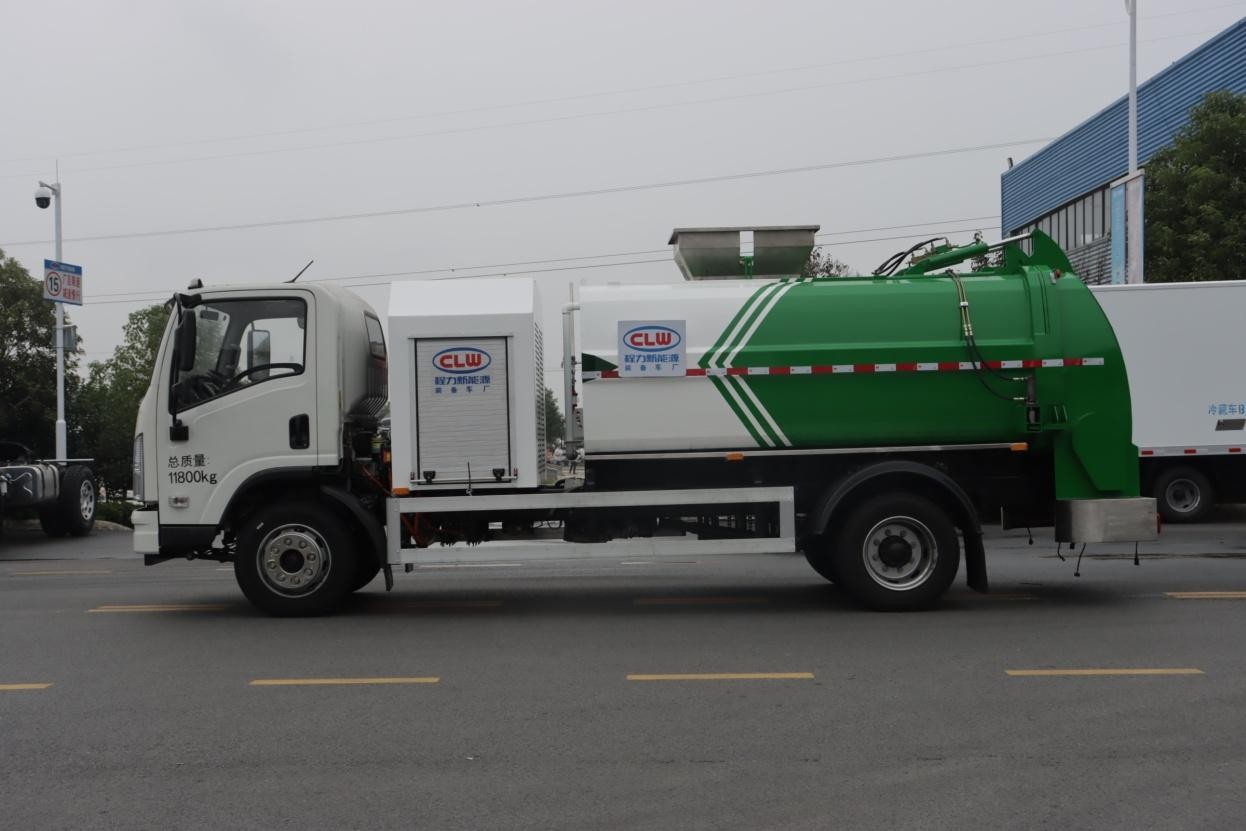

CL5120TCABEV 型純電動餐廚垃圾車

產品簡介：

1. 餐廚垃圾車也叫泔水車，主要用于廚余垃圾的收集和運轉，具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉，無污水泄露和異味的散發，環保性好等特點。可配裝載不同規格的標準垃圾桶，具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車

2.     整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排， 符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。

3.  低噪聲，傳統餐廚垃圾車發動機噪聲大，本車是電機傳動，大大降低噪聲污染。

1          產品簡述

1.1     產品簡述

比亞迪純電動餐廚垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

1.1     使用場景

該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。

2、產品性能特點

2.1 、產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。

2.2 、產品優勢

（1） 由于餐廚垃圾車上裝結構復雜，自質量較大，降低餐廚垃圾車自質量，提高其載荷 利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋 板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量， 同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3 、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 裝填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

3、 卸料作業舉升、提升機作業時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升提升機， 否則易**后移造成事故。

4、 提升機在沒有落下且鎖止前，不得進入正常行駛。

2.4 、底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 11800kg；

(4)                       搭載 222kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5)                       配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。

（6）        零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（7）        底盤承載能力強：后雙胎、軸距多樣化        **爬坡度超 20%，適合各種路況作業

（8）        上裝取電范圍廣，適合各類環衛車改裝

（9）           轎車化內飾及舒適性設置，電子化操控

（10）       安全可靠：配置比亞迪國內高端電池品牌

（11）        增配置：電源總開關，電池加熱系統

（12）        整車配置電量大，長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號	CL5120TCABEV 型純電動餐廚垃圾 車	外形尺寸	7350x2360x2820
底盤型號	BYD112014FBEVD1	上裝容積	7 方
總質量	11800KG	上裝電動機額定功率	20KW
整備質量	7640KG	上裝每小時消耗電量	15KWH
軸距	4200MM	建議充電樁功率	120KW
輪胎	245/70R19.5	充電時間（建議功率 下）	約 2 小時
軸數	2	備注：ABS 型號:CM4XL-4S/4M;ABS 生產企業: 廣州瑞立科密汽車電子股份有限公;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:汕尾比亞迪汽車有限公;;專用功能及裝置:垃圾箱體,裝載機構及液壓**系統等組成,主要用于收集餐飲類餐廚垃圾;其他說明:驅動電機類型:永磁同步電機,額定功率 95kW,峰值功率160kW,生產企業:精進電動科技股份有限公司, 選裝 ETC;
底盤電機**功率	160 KW
電池組額定電壓	644 V
電池電量	222KWH
底盤滿載續航里程	300 KM
電池類別	磷酸鐵鋰蓄電池
電池品牌	比亞迪
燃料種類	純電動
環保
免征

3.2 、底盤基本參數表

總質量（kg）

11800

軸距（mm）

4200

整車電量（kwh）	222.18		電機**功率（kw）	160
整車電壓平臺（V）	644		電機型號	TZ365XSC07
**車速（km/h）	95		**爬坡度	30%
接近角/離去角（°）	19/12（滿載）； 20°/15°（整備）		**小轉彎半徑（mm）	9500
**小離地間隙（mm）	160		上裝配電功率（kw）	60
前后橋承載（t）	3.5/8.0		充電時間（h）	直流 2h；交流 5.5h
續駛里程（工況法 km）	300		輪胎規格	245/70 R19.5
驅動電機	直驅電機		轉向系統	EHPS(電動液壓助力)
充電型式	DC120kw		方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池		轉向管柱	四向可調
駐車型式	機械手剎		制動型式	氣壓
駕駛室型式	平頭單排		制動器	前后鼓式
駕駛室翻轉型式	手動		輪胎	無內胎子午線輪胎
駕駛室懸置	橡膠懸置		車窗	手動

3.3 、 整車專用參數表

車輛上裝簡介：

常規標配：

弧形罐體，邊四底五/邊五底六。2.長源/皖液油泵，長源/中梅多路閥，知名液壓油缸。3.全推鏟卸料（不帶舉升功能），具有干濕分離功能。液壓后蓋，后蓋配防腐硅膠密封條。4.后門液壓鎖緊 5.鏈條式提升機，可掛 120/240 升標準塑料垃圾桶。進料口蓋液壓開關。6.駕駛室內電控（提升機外部手動**），后門鎖緊與后蓋開關的操作具有防誤操作。7.箱體帶清洗裝置（液壓馬達帶動高壓泵、帶水箱）。

1. 加裝配置： 一、加裝密閉排料

二、選裝加熱功能，可加裝罐內加熱裝置：柴油燃燒機，碳鋼火道，設置高、低溫數值進行自動點火、

熄火加熱；適用于冬季及嚴寒地帶，罐內廚余垃圾不會因溫度過低而凝固。三、可加裝后螺旋卸料裝置，可方便卸料到固定桶內。

箱 體參數	箱體厚度 /涂層	5mm/（罐體內部做防銹涂層）
	箱體容積		7m3

	罐體材質		Q235 碳鋼
上 裝電機	類型		永磁同步電機
	冷卻方式		水冷
專 用參數	操作方式		遙控、手動、電動
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	多路閥		中梅
	液壓閥組		中梅/海普瑞斯
	上裝**器		漢晟
	多路閥		中梅

【整車技術參數】
產品**	程力牌	公告批次			338
產品名稱	程力牌 CL5120TCABEV 型純電動餐廚垃圾車
總質量(kg)	11800	罐體容積(m3)
額定質量(kg)	3965	外形尺寸(mm)			7350X2360X2820
整備質量(kg)	7640	貨廂尺寸(mm)			XX
額定載客(人)		準拖掛車總質量(kg)
駕駛室準乘人數(人)	3	鞍座**載質量(kg)
接近角/離去角(°)	19/11	前懸/后懸(mm)			1205/1945
軸荷(kg)	3900/7900	**車速(km/h)			90
備注：	備注：ABS 型號:CM4XL-4S/4M;ABS 生產企業:廣州瑞立科密汽車電子股份有限公;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:汕尾比亞迪汽車有限公;選裝描述:隨底盤選裝鋁制輪輞,寬輪眉;側后防護情況:防護裝置材料 Q235,左右側面防護螺栓連接, 后防護由專用裝置代替,離地高度 450mm;專用功能及裝置:垃圾箱體,裝載機構及液壓**系統等組成,主要用于收集餐飲類餐廚垃圾;其他說明:驅動電機類型:永磁同步電 機,額定功率 95kW,峰值功率 160kW,生產企業:精進 電動科技股份有限公司,選裝 ETC;
【底盤技術參數】
底盤型號	BYD112014FBEVD1		底盤名稱		純電動貨車底盤
**名稱	比亞迪牌		生產企業		比亞迪汽車工業有限公司
軸數	2		輪胎數		6
軸距(mm)	4200
輪胎規格	245/70R19.5
鋼板彈簧片數	4/7			前輪距(mm)	1705,1840
燃料種類	純電動			后輪距(mm)	1800
排放依據標準
發動機型號	發動機生產企業			發動機排量	發動機功率
TZ365XSC07	精進電動科技股份有限公司			-	160

4、產品主要結構

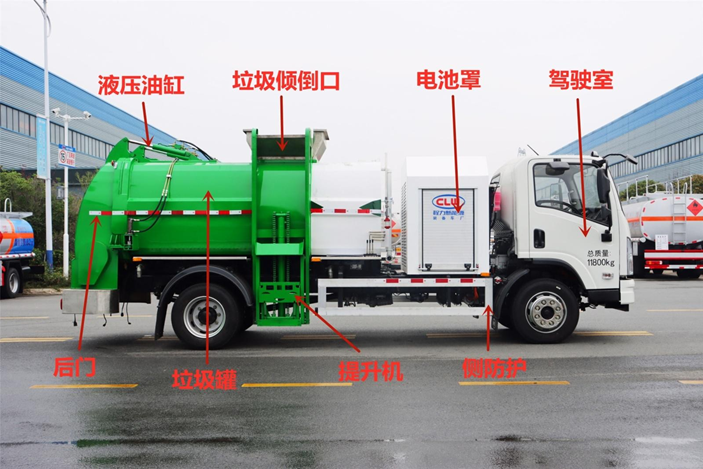

4.1 、整車基本結構分解

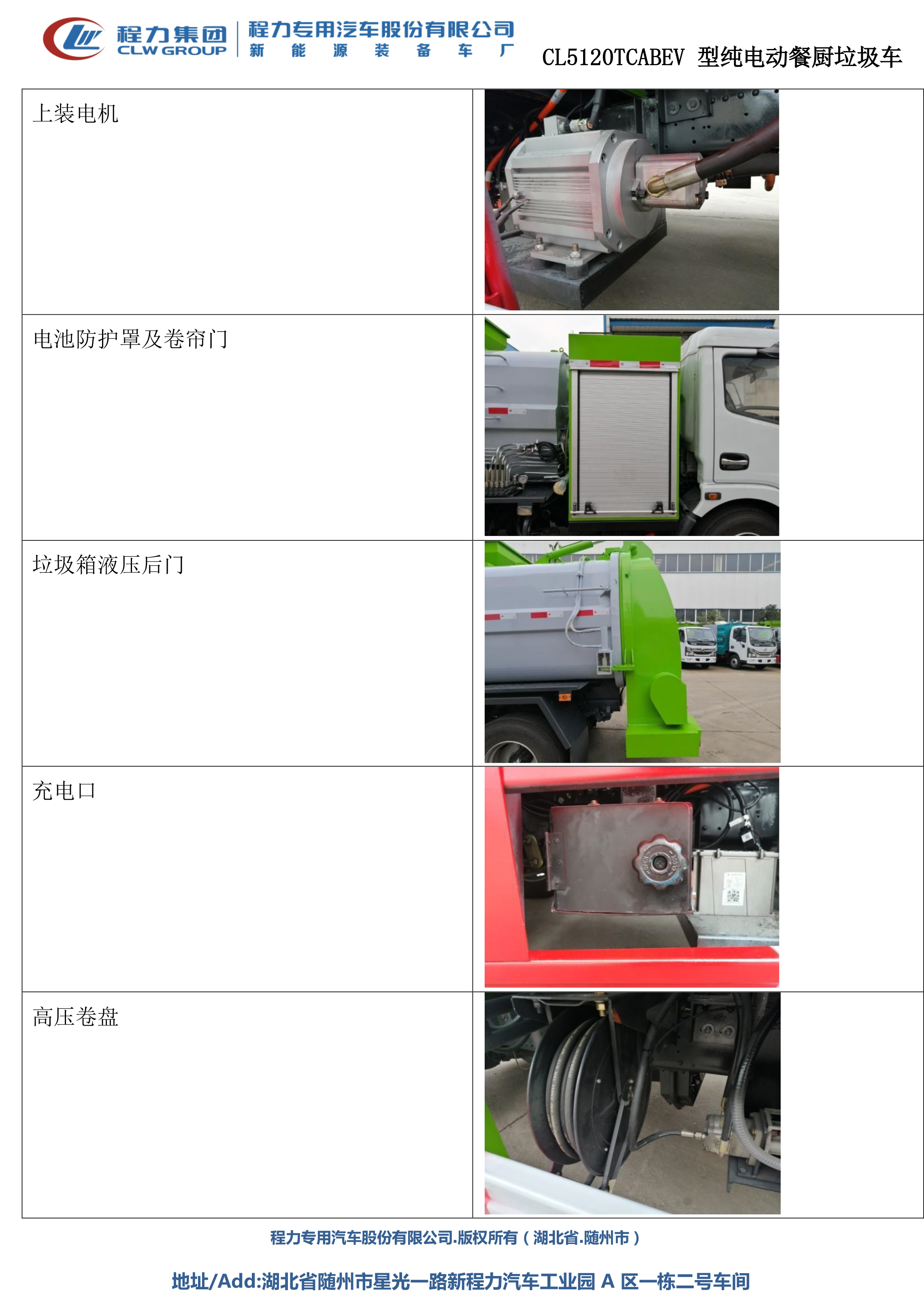

4.1 、整車基本配件圖解

•
•
•
•
•
•

•
•
•
•
•
•
